8 Arbeidsprinsipp for BMS
1. Datainnsamling
BMS samler inn sanntidsstatusdata for battericeller gjennom innebygde sensorer som spenningssensorer, strømsensorer og temperatursensorer. Sensorer overvåker spenningen, strømmen og temperaturen til hver battericelle for å sikre at de er innenfor et trygt område.
2. Oppgi estimering
SOC (State of Charge): BMS bruker visse algoritmer (som Coulomb-telling, åpen kretsspenning eller fusjonsalgoritme, etc.) for å estimere ladetilstanden til batteriet og bestemme gjeldende gjenværende batterikapasitet.
SOH (State of Health): Analyser ytelsesdataene til batteriet (som kapasitet, intern motstand osv.), evaluer helsestatusen til batteriet, og avgjør om det trenger vedlikehold eller utskifting.
3. Lading og utslippsstyring
Ladekontroll: Under ladeprosessen justerer BMS ladestrømmen og ladestrategien basert på SOC- og SOH-informasjonen til batteriet for å forhindre overlading og sikre at batteriet lades i henhold til en sikker ladekurve.
Utladningskontroll: Under utladingsprosessen overvåker BMS batterispenningen og strømmen for å sikre at det ikke er noe overutladingsfenomen (dvs. batterispenningen er under sikkerhetsterskelen).
4. Balansert ledelse
Sørg for at spenningen og kapasiteten til hver enhet i batteripakken er konsistente, og BMS vil implementere balansert styring:
Passiv balansering: Forbruker overflødig strøm fra høyspentenheter gjennom motstander.
Aktiv balansering: overføring av overflødig elektrisitet fra en enhet til en annen for å oppnå mer effektiv balansering.
5. Beskyttelsesmekanisme
Overladingsbeskyttelse: Overvåk batterispenningen for å sikre at den ikke overskrider den angitte spenningsterskelen under lading.
Overutladingsbeskyttelse: oppdager batterispenning for å forhindre at den faller under en sikker terskel.
Kortslutnings- og overstrømsbeskyttelse: Når en kortslutning eller unormal strøm oppdages, brytes strømforsyningen raskt for å beskytte batteriet og utstyret.
Overtemperaturbeskyttelse: Overvåk temperaturendringer og stopp automatisk lade- og utladingsprosessen når temperaturen overstiger den innstilte verdien.
6. Dataregistrering og kommunikasjon
BMS vil registrere og lagre sanntidsovervåkingsdata, og overføre dataene til eksterne enheter (som ladere, overvåkingssystemer osv.) gjennom kommunikasjonsgrensesnitt (som CAN, RS485 osv.) for å oppnå sanntidsovervåking og data analyse.
7. Brukergrensesnitt
BMS er vanligvis utstyrt med et brukergrensesnitt som gir visuelle visninger av batteristatus, lade- og utladingshistorikk, feilinformasjon og andre data som brukerne kan overvåke og administrere.
8. Intelligent optimalisering
Avansert BMS bruker også teknologier som dataanalyse og maskinlæring for kontinuerlig å optimalisere lade- og utladingsstrategier, forbedre batteriytelsen og levetiden.

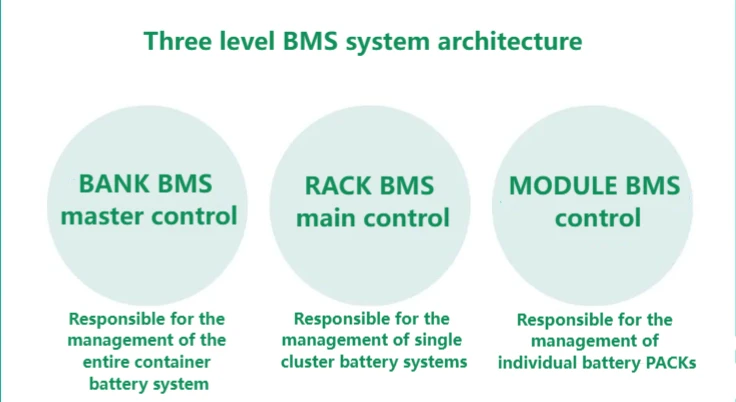

9 BMS tre-nivå arkitektur
1. Grunnlag (maskinvarelag): Battery Cell Monitoring Units (BCMUs) eller Slave Units:
Sensorer: inkludert spenningssensorer, strømsensorer og temperatursensorer, ansvarlig for sanntidsovervåking av statusen til individuelle batterier.
Kontrollenhet: vanligvis en mikrokontroller (MCU) eller digital signalprosessor (DSP), som brukes til å behandle sensordata og utføre overvåkings- og administrasjonsfunksjoner.
Balanseringskrets: en passiv eller aktiv balanseringskrets som brukes for å sikre konsistensen av strøm mellom battericellene.
Beskyttelseskrets: inkludert overlading, overutlading, kortslutning og overtemperaturbeskyttelseskretser for å sikre at batteriet fungerer innenfor et trygt område.
Kommunikasjonsgrensesnitt: et grensesnitt som brukes for kommunikasjon med eksterne enheter som ladere, vekselrettere og overvåkingssystemer som CAN, RS485, UART, etc.
2. Mellomlag (kontrolllag) Master Unit eller Battery Pack Management Unit (BPMU):
Databehandling: Ansvarlig for sanntidsbehandling av sensordata fra basislaget, inkludert SOC (State of Charge) og SOH (State of Health) beregninger.
Balansestyring: implementer dynamisk balansestrategier basert på batteristatus for å sikre balanserte strømnivåer mellom hver battericelle.
Lading og utlading: Kontroller lade- og utladingsprosessen for å sikre sikker drift innenfor lade- og utladingsområdet.
Sikkerhetsovervåking: Sanntidsovervåking av batteristatus, rettidig respons på mulige unormale situasjoner som overlading, overutlading, kortslutninger, etc.
Etter informasjonsinnsamling, kommuniserer den med det tredje nivået gjennom en kommunikasjonskobling, ofte ved hjelp av CAN- eller Ethernet-kommunikasjonsmetoder.
3. Øvre lag applikasjonslag (brukerlag) systemadministrasjonsenhet (System Management Unit) eller sentral kontrollenhet (CCU):
Brukergrensesnitt: Gir et brukervennlig grensesnitt som viser status, historiske data og feilinformasjon for batteripakken for brukerovervåking og drift.
Dataregistrering og analyse: Registrer batteribruksdata, utfør dataanalyse, gi batteriytelsesrapporter og vedlikeholdsanbefalinger.
Ekstern overvåking og administrasjon: Nettverksgrensesnitt muliggjør ekstern overvåking, slik at brukere kan administrere og vedlikeholde batteripakker fra forskjellige steder.
10 BMS teknologi type
1. Distribuert BMS: Integrer overvåking og kontroll av hver battericelle i battericellen, og overfør informasjon til hovedkontrolleren gjennom kommunikasjonsprotokoller. Karakteristikken er at hver battericelle har et uavhengig overvåkings- og kontrollsystem, og det er ikke behov for informasjonsutveksling mellom dem. Dette gjør at systemet kan fungere normalt selv i tilfelle en battericellefeil, og sikrer at systemets generelle ytelse ikke påvirkes og forbedrer påliteligheten.
2. Sentralisert BMS: Overvåking og kontroll av alle battericeller er sentralisert i en hovedkontroller, og informasjon overføres til hovedkontrolleren gjennom kommunikasjonsprotokoller. Fordelen er lavere kostnader, men påliteligheten er relativt lav fordi hvis hovedkontrolleren svikter, kan det føre til at hele systemet fungerer feil.
3. Modulær BMS: Del opp battericellen i flere moduler, hver med et uavhengig overvåkings- og kontrollsystem, og overfør informasjon til hovedkontrolleren gjennom kommunikasjonsprotokoller. Modulær BMS oppnår en balanse mellom kostnad og pålitelighet, egnet for energilagringssystemer i forskjellige skalaer.
Hver type BMS har sine unike fordeler og aktuelle scenarier. Distribuert BMS er egnet for storskala energilagringssystemer på grunn av sin høye pålitelighet, enkle vedlikehold og oppgradering, og større fleksibilitet; Sentralisert BMS er egnet for småskala energilagringssystemer på grunn av lave kostnader; Modulær BMS gir et balansert valg mellom kostnad og pålitelighet. Med utviklingen av teknologi vil fremtidig BMS-teknologi fokusere på å forbedre sanntidsovervåkings- og kontrollevner, og styrke standardiseringen og enheten til kommunikasjonsprotokoller for ytterligere å forbedre sikkerheten og påliteligheten til energilagringssystemer.
