Med den raske utviklingen av den nye energibransjen har energilagringsteknologi blitt nøkkelen til å støtte effektiv utnyttelse av fornybar energi. Den 5MWh flytende avkjølte containerenergi -lagringssystemløsningen leder en ny transformasjonsrunde innen energilagringsteknologi med sine unike fordeler. Denne løsningen integrerer ikke bare avansert flytende kjøleteknologi, og forbedrer effektiviteten og sikkerhetsytelsen til batterisystemet effektivt, men oppnår også rask distribusjon og fleksibel utvidelse av energilagringssystemet gjennom modulære og containeriserte designkonsepter. Det gir sterk støtte for nettregulering, integrering av fornybar energi og energiledelse for industrielle og kommersielle brukere.
Denne artikkelen vil gi en grundig analyse av 5MWH flytende avkjølt container energilagringssystemløsning fra fire dimensjoner: strukturell styrke, elektrisk sikkerhet, termisk ytelse og leveringsprosess.
Strukturell styrke
Det 5MWh væskeavkjølte beholderenergilagringssystemet viser utmerket strukturell styrke. Den oppfyller den seismiske vurderingen av sone 4, og hele systemet kan løftes ved full belastning og opererer stabilt i forskjellige ekstreme miljøer. Effektivt forlenget levetiden til systemet og gir mer solid og pålitelig strømstøtte for nye energiprosjekter.
Når det gjelder strukturelle detaljer, når beholdertaket på energilagringssystemet blir utsatt for et trykk på 0. 0072 MPa, er den maksimale deformasjonen generert av taket 1,271 mm, og dens strukturelle styrke overgår langt de strenge kravene til snøbelastning.
Overfor seismiske sjokkbølger i X-, Y- og Z -retningene, forblir stresset i beholderrammen under 250 MPa, langt under 70% av den endelige avkastningsstyrken, og viser utmerket seismisk ytelse.
I tillegg har beholderkroppen og støttestrukturen tilstrekkelig styrke og stivhet til lett å takle trykket som genereres av vindbelastninger. Selv under sterke vindforhold på opptil 70 meter per sekund, er det resulterende øyeblikket som virker på beholderen mindre enn 50% av øyeblikket ved tyngdepunktet, noe som sikrer beholderens stabilitet. Motstå effektivt ulike utfordringer fra tøffe miljøer, noe som ytterligere sikrer systemets generelle stabilitet og sikkerhet.
Elektrisk sikkerhet
Å bygge et omfattende og omfattende elektrisk sikkerhetsbeskyttelsessystem for energilagringssystemer kan sikre stabil drift og personellsikkerhet i forskjellige tøffe miljøer. Det 5MWh flytende avkjølte containerenergi -lagringssystemet vedtar M7 -serie -pakkemoduldesignet for å sikre kjernetrinnsikkerhet fra kilden og bygge en sterk sikkerhetsforsvarslinje.
Vær oppmerksom på den iboende sikkerhetsdesignen til batterisceller. Batteriscellene har bestått flere sikkerhetstester, og det er ingen risiko for elektrisk støt/lysbue/kjemisk/kontaktfarer.
Isolasjonsmaterialet i batterisellen tåler høye temperaturer på 1200 grader og blokkerer effektivt flammer med høy temperatur, og forhindrer spredning av brann når batteriscellen mister kontrollen av varmen. Bygget en solid og pålitelig 'brannmur' for batterimodulen.
Batteripakke-skallet er laget av UL 94-5 VA Flame-retardant patentert komposittmateriale, som har utmerkede flamme-retardant og mekaniske egenskaper, tilpasser seg tøffe miljøer og forbedrer den generelle sikkerheten i energilagringssystemet.
Fire Monitoring av pakker, M7 -serien Battery Pack har en uavhengig branndeteksjonsmodul for å sikre rask påvisning av unormale situasjoner inne i pakken og overføre signaler til brannkontrollverten.
Pakningsklasse Perfluorohexane, M7 -serien Battery Pack støtter vanning med en pakke med perfluorohexan, og oppnår målrettet og presis brannslukking.
Biomimetisk væskekjølende rørledning, den flytende kjøling av rørledningen i M7 -serien batteripakker vedtar biomimetisk kapillærfordeling, og bruker avansert prosessteknologi og intelligente AI -algoritmer for å oppnå enkeltpakke intelligent varmehåndtering. Temperaturforskjellen på batteriscellene inne i pakken kan kontrolleres innen 2,5 grader, og systemtemperaturstigningen skal ikke overstige 5 grader.
Når det gjelder elektrisk ytelse, har det blitt introdusert et kjøretøykvalitetsrøykdeteksjonssystem, noe som har en overvåkningsevne med høy presisjon på opptil 15 år og ikke krever kalibrering, noe som sikrer langsiktige stabile overvåkningseffekter. Samtidig er avansert ARC Flash -forebyggingsteknologi blitt vedtatt, og en serie tiltak som nøye optimalisert elektrisk utforming, anvendelse av ARC Flash -forebyggingsmaterialer og utstyr har redusert risikoen for ARC -blitsulykker betydelig. I tillegg er en trippel passiv beskyttelsesstrategi implementert, ved bruk av tre-nivå sikringer for å samarbeide med hverandre, og sikre at påvirkningsområdet raskt og effektivt kan kontrolleres til et minimum i tilfelle en kortslutning, og garanterer den sikre og stabile driften av systemet.
Termisk ytelse

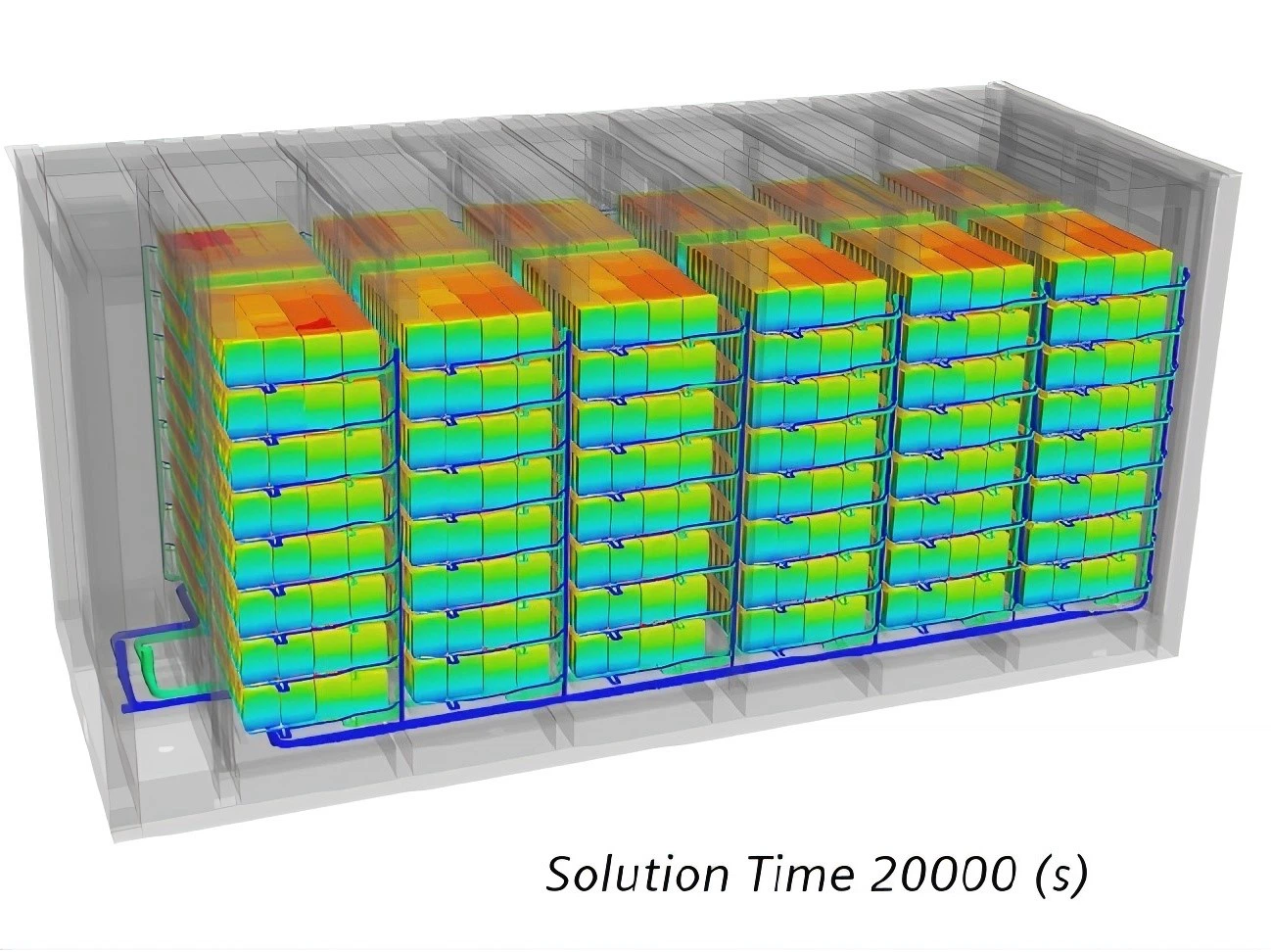

Den flytende avkjølte energilagringsbeholderoppløsningen, som en innovativ energilagringsløsning, sikrer langsiktig stabil drift og effektiv energiutgang fra energilagringssystemet med sine utmerkede termiske styringsfunksjoner og presis temperaturkontroll.
① Når du er aktivt isolerende og lagring ved lave temperaturer, sikrer du væskekjølemaskinen ved en spesifikk temperatur ikke bare batterilevetid, men reduserer også systemforbruket for systemet.
② Lavt strømforbruk fokuserer på lav effektdesign i termisk styring. Skreddersydde flytende kjølestrategier for flytende kjølesystemer for å takle forskjellige påføringsmodus i normal temperatur, høy temperatur og scenarier med lav temperatur, noe som sikrer optimalt strømforbruk i hvert scenario;
③ Gjennom presis temperaturovervåking og justering kan temperaturforskjellene i forskjellige områder inne i beholderen holdes innenfor et lite område, noe som sikrer stabil drift av nøkkelutstyr som batterier. Systemtemperaturforskjellen er innen 5 grader, og klyngenivåets temperaturforskjell er innen 3 grader.
④ Uansett tøffe miljøer som høy temperatur, lav temperatur eller fuktighet, kan containere opprettholde intern temperaturstabilitet ved å justere termiske styringsstrategier i alle scenarier. Både høy temperatur varm start og lav temperatur kald start har gjennomgått langsiktig verifisering i miljøkammeret for å sikre full scenariodeling.
⑤ Enkelt å opprettholde toveis avskjæring, primærrørinjeksjon, og sikrer praktisk vedlikehold av hele livssyklusen til den vannkjølte væsken.
Leveringsprosess
Vi har en profesjonell og sterk levering av levering på stedet og ettersalg, med en effektiv og streng leveringsprosess. Hver produksjonsprosess er strengt kontrollert for kvalitet, og produkter kan bare leveres etter å ha gjennomgått hundrevis av strenge tester for å sikre at hvert produkt oppnår optimal ytelse. Fra presis fabrikkmontering til rask distribusjon på stedet, og legemliggjør vår endelige forfølgelse av kvalitet og effektivitet.
