Fotovoltaiske carporter og drivhus er begge applikasjoner som kombinerer fotovoltaisk kraftproduksjonsteknologi med bygningsstrukturer. De oppfyller ikke bare de opprinnelige funksjonskravene, men genererer også ren energi og har fordelene med energisparing og miljøvern.

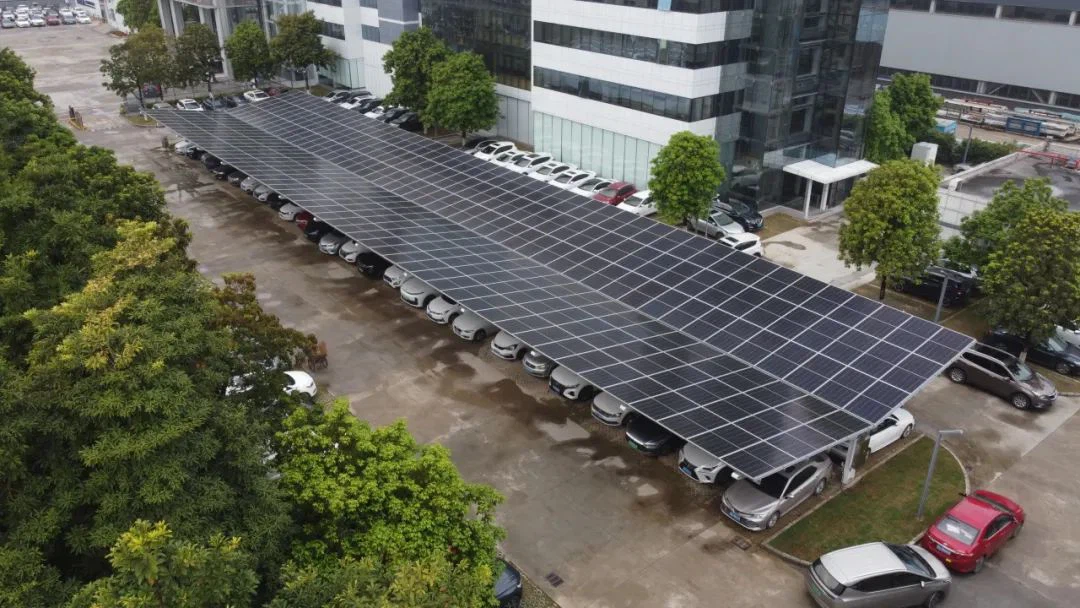

Fotovoltaisk carport
1. Strukturelle egenskaper
Støttesystem: vanligvis laget av stålkonstruksjon, inkludert støttesøyler, skrå bjelker, purliner, etc., for å sikre strukturell stabilitet.
Fotovoltaiske moduler: Installert på toppen av carporten, vanligvis polykrystallinsk silisium eller monokrystallinsk silisium fotovoltaiske moduler.
Elektrisk system: inkludert vekselrettere, kombineringsbokser, lynbeskyttelsesjordingssystemer, etc., for å sikre strømkonvertering og sikker overføring.
Estetikk: Fasjonabelt og estetisk tiltalende design som harmonerer med omgivelsene.
2. Funksjonelle funksjoner
Parkeringsfunksjon: Gir parkeringsplass for kjøretøy.
Kraftgenereringsfunksjon: konverter solenergi til elektrisk energi gjennom fotovoltaiske moduler for selvbruk eller netttilkoblet salg.
Energisparing og miljøvern: reduser karbonutslipp og lavere energiforbruk.
3. Parametre
Bodareal: 100 kvadratmeter.
Solcellemoduler: 50 stk, hver med en effekt på 310 watt.
Total installert kapasitet: 15,5 kilowatt (50 stk x 310 watt).
Årlig kraftproduksjon: omtrent 17697 kilowattimer.
Prosjektkostnad: ca 186 000 yuan.
Investeringsavkastningsperiode: ca. 6,2 år.
Levetid: 25 år.
4. Faktiske saker
Case 1: Fotovoltaisk carport i en bestemt fabrikk
Prosjektoversikt: Fabrikkparkeringsplassen dekker et område på 100 kvadratmeter og er utstyrt med 50 310 watt solcellemoduler.
Designfunksjoner: Støtte for stålstruktur er tatt i bruk, og fotovoltaiske moduler er vertikalt installert, noe som er vakkert og elegant.
Økonomiske fordeler: Den årlige kraftproduksjonen er ca. 17697 kilowattimer, sparer ca. 12000 yuan i strømregninger, og tilbakebetalingstiden for investeringen er ca. 6,2 år.
Fotovoltaisk drivhus
1. Strukturelle egenskaper
Brakettsystem: vanligvis laget av lett stål- eller plastramme, egnet for landbruksplantingsbehov.
Solcellemoduler: installert på toppen eller en del av drivhuset, uten å påvirke planteveksten.
Gjennomsiktighet: Solcellemoduler er laget av gjennomsiktige materialer for å sikre lyskravene til plantene.
Elektrisk system: inkludert vekselrettere, kombineringsbokser, lynbeskyttelsesjordingssystemer, etc., for å sikre strømkonvertering og sikker overføring.
2. Funksjonelle funksjoner
Landbruksproduksjon: gir et drivhusmiljø som er egnet for dyrking av ulike avlinger.
Kraftgenereringsfunksjon: konverter solenergi til elektrisk energi gjennom fotovoltaiske moduler for selvbruk eller netttilkoblet salg.
Energisparing og miljøvern: reduser karbonutslipp og lavere energiforbruk.
3. Parametre
Drivhusareal: 500 kvadratmeter.
Solcellemoduler: 100 stk, hver med en effekt på 250 watt.
Total installert kapasitet: 25 kilowatt (100 stk x 250 watt).
Årlig kraftproduksjon: ca 28000 kilowattimer.
Prosjektkostnad: ca 300 000 yuan.
Investeringsavkastningsperiode: ca. 7 år.
Levetid: 25 år.
4. Faktiske saker
Case 1: Solcelleveksthus i en bestemt landbrukspark
Prosjektoversikt: Landbruksparken har et drivhusareal på 500 kvadratmeter og er utstyrt med 100 250 watt solcellemoduler.
Designfunksjoner: Ved å ta i bruk lett stålstruktur, er solcellemodulene delvis gjennomsiktige og påvirker ikke planteveksten.
Økonomiske fordeler: Den årlige kraftproduksjonen er ca. 28000 kilowattimer, sparer ca. 20000 yuan i strømregninger, og tilbakebetalingstiden for investeringen er ca. 7 år.
Sammenlignende sammendrag
Fotovoltaisk carport vs solcelledrivhus
Applikasjonsscenarier:
Fotovoltaisk carport: brukes hovedsakelig til kjøretøyparkering, egnet for fabrikker, boligområder, kjøpesentre og andre steder.
Fotovoltaisk drivhus: hovedsakelig brukt til landbruksproduksjon, egnet for landbruksparker, gårder og andre steder.
Strukturelle funksjoner:
Fotovoltaisk carport: Laget av stålkonstruksjon, med vekt på estetikk og stabilitet.
Fotovoltaisk drivhus: ved hjelp av lett stål- eller plastramme, med vekt på gjennomsiktighet og letthet.
Funksjonelle funksjoner:
Fotovoltaisk carport: gir doble funksjoner for parkering og kraftproduksjon.
Fotovoltaisk drivhus: gir doble funksjoner for planting og kraftproduksjon.
Økonomisk ytelse:
Fotovoltaisk carport: med kort tilbakebetalingstid for investeringen og betydelige økonomiske fordeler.
Fotovoltaisk drivhus: Tatt i betraktning både planting og kraftproduksjonsfordeler, er de økonomiske fordelene relativt balanserte.
Hvordan designe solcellecarporter og drivhus?
Fotovoltaisk carportdesign
1. Behovsanalyse
Utvalg av sted: Velg et flatt, åpent og solrikt sted.
Brukskrav: Bestem størrelsen og formen på carporten for å møte parkeringsbehov.
Elektriske krav: Bestem den installerte kapasiteten til solcelleanlegget for å møte strømbehovet.
2. Strukturell design
Brakett system:
Materialvalg: Vanlig brukte materialer inkluderer galvaniserte stålrør, aluminiumslegeringer, etc., for å sikre korrosjonsbestandighet og høy styrke.
Strukturell form: Vanlige strukturelle former inkluderer enkeltspenn, multispenn osv. Velg passende struktur i henhold til stedet og kravene.
Grunnleggende design: Design et rimelig fundament og grunnarbeid for å sikre strukturell stabilitet.
Fotovoltaiske moduler:
Typevalg: Vanlige fotovoltaiske moduler inkluderer polykrystallinsk silisium, monokrystallinsk silisium, tynnfilm, etc. Velg passende type basert på effektivitet og kostnad.
Installasjonsmetode: Velg fast skrå installasjon eller flat installasjon, og velg passende installasjonsmetode basert på lysforhold og estetikk.
Mengdeberegning: Beregn nødvendig antall komponenter basert på installert kapasitet og komponenteffekt.
3. Design av elektriske anlegg
Inverter: Velg riktig inverter for å sikre at kapasiteten samsvarer med solcelleanlegget.
Kombinasjonsboks: Design en kombinasjonsboks for å samle strømmen fra flere solcellemoduler inn i omformeren.
Kabelledninger: Ordne kabler rimelig for å sikre sikkerheten og effektiviteten til kraftoverføring.
Lynbeskyttelsesjording: Design et lynbeskyttelsesjordingssystem for å sikre sikker drift av systemet.
4. Analyse av lysforhold
Lysdata: Samle inn lokale lysdata, inkludert solskinnsvarighet, solstrålingsintensitet, etc.
Skyggeanalyse: Bruk programvare for å utføre skyggeanalyse for å sikre at solcellemoduler ikke blokkeres.
5. Økonomisk nyttevurdering
Investeringskostnad: Beregn den totale investeringskostnaden for prosjektet, inkludert materialkostnader, byggekostnader, kostnader for elektrisk utstyr, etc.
Kraftproduksjonsprognose: Forutsi årlig kraftproduksjon basert på lysdata og komponentparametere.
Økonomiske fordeler: Beregn investeringsavkastningsperioden og internrenten for prosjektet, og evaluer de økonomiske fordelene av prosjektet.
6. Konstruksjon og aksept
Byggeplan: Utvikle en detaljert byggeplan for å sikre prosjektkvalitet og fremdrift.
Kvalitetskontroll: Gjennomfør kvalitetskontroll under byggeprosessen for å sikre at alle indikatorer oppfyller standardene.
Aksepttesting: Gjennomfør akseptansetesting etter at prosjektet er fullført for å sikre normal drift av systemet.
Photovoltaisk drivhusdesign
1. Behovsanalyse
Utvalg av sted: Velg et flatt, åpent og solrikt sted.
Plantekrav: Bestem størrelsen og formen på drivhuset for å møte plantebehovet.
Elektriske krav: Bestem den installerte kapasiteten til solcelleanlegget for å møte strømbehovet.
2. Strukturell design
Brakett system:
Materialvalg: Vanlige materialer inkluderer lett stål, plast, etc., som sikrer korrosjonsbestandighet og lett.
Strukturell form: Vanlige strukturelle former inkluderer buer, flate topper osv. Velg passende struktur i henhold til plantebehov.
Grunnleggende design: Design et rimelig fundament og grunnarbeid for å sikre strukturell stabilitet.
Fotovoltaiske moduler:
Typevalg: Velg transparente fotovoltaiske moduler, for eksempel semi-transparent monokrystallinsk silisium eller tynnfilmmoduler, for å sikre plantenes lysbehov.
Installasjonsmetode: Velg fast skrå installasjon eller flat installasjon, og velg passende installasjonsmetode basert på lysforhold og estetikk.
Mengdeberegning: Beregn nødvendig antall komponenter basert på installert kapasitet og komponenteffekt.
3. Design av elektriske anlegg
Inverter: Velg riktig inverter for å sikre at kapasiteten samsvarer med solcelleanlegget.
Kombinasjonsboks: Design en kombinasjonsboks for å samle strømmen fra flere solcellemoduler inn i omformeren.
Kabelledninger: Ordne kabler rimelig for å sikre sikkerheten og effektiviteten til kraftoverføring.
Lynbeskyttelsesjording: Design et lynbeskyttelsesjordingssystem for å sikre sikker drift av systemet.
4. Analyse av lysforhold
Lysdata: Samle inn lokale lysdata, inkludert solskinnsvarighet, solstrålingsintensitet, etc.
Skyggeanalyse: Bruk programvare for å utføre skyggeanalyse for å sikre at solcellemoduler ikke blokkeres.
Transmittans: Velg passende transmittans for å sikre at planten mottar tilstrekkelig lys.
5. Landbruksmiljødesign
Temperaturkontroll: Design et rimelig ventilasjonssystem og skyggeanlegg for å sikre en passende temperatur inne i drivhuset.
Fuktighetskontroll: Design et rimelig vannings- og dreneringssystem for å sikre passende fuktighet inne i drivhuset.
Karbondioksidtilskudd: Design et karbondioksidtilskuddssystem etter behov for å fremme plantevekst.
6. Økonomisk nyttevurdering
Investeringskostnad: Beregn den totale investeringskostnaden for prosjektet, inkludert materialkostnader, byggekostnader, kostnader for elektrisk utstyr, etc.
Kraftproduksjonsprognose: Forutsi årlig kraftproduksjon basert på lysdata og komponentparametere.
Økonomiske fordeler: Beregn investeringsavkastningsperioden og internrenten for prosjektet, og evaluer de økonomiske fordelene av prosjektet.
7. Konstruksjon og aksept
Byggeplan: Utvikle en detaljert byggeplan for å sikre prosjektkvalitet og fremdrift.
Kvalitetskontroll: Gjennomfør kvalitetskontroll under byggeprosessen for å sikre at alle indikatorer oppfyller standardene.
Aksepttesting: Gjennomfør akseptansetesting etter at prosjektet er fullført for å sikre normal drift av systemet.
